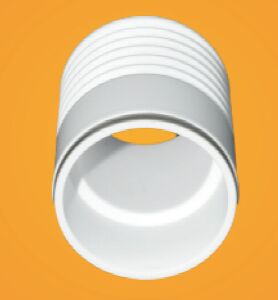

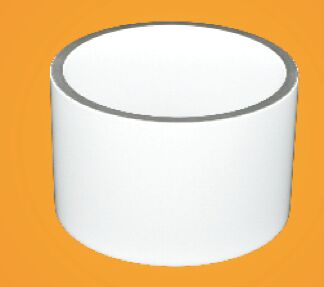

Metalizowane pierścień ceramiczny na zamówienie o wytrzymałości na rozciąganie > 20 000 psi i prędkości wycieku helu < 10-9 cc/s

ZG dostarcza niestandardowe metalizowane ceramiki glinowe. Te metalizowane ceramiki są idealne do zastosowań w wysokiej próżni, wysokim napięciu i wysokim ciśnieniu.

Dostarczamy metalizowaną ceramikę do lamp kratowych, przerywaczy próżniowych, okien RF, metalizowanych pierścieni i komponentów do izolatorów i czujników.

Tlenek glinu jest jednym z najczęściej używanych ceramicznych materiałów inżynieryjnych, oferującym wysoką twardość i odporność na zużycie oraz doskonałe właściwości izolacji elektrycznej. Ceramika ZG o wysokiej czystości tlenku glinu 94-96% (Al2O3) jest używana jako ceramiczny materiał bazowy. Na życzenie można użyć innych ceramicznych materiałów bazowych.

Typowe metalizowane ceramiki glinowe składają się z farb na bazie molibdenu, a następnie niklowania. Powłoka z cząstek molibdenu i manganu zmieszanych ze szklistymi dodatkami i lotnymi nośnikami jest nakładana na powierzchnię ceramiczną, która ma być lutowana. Nakładanie powłoki może odbywać się ręcznie, natryskowo lub robotycznie. Po wyschnięciu na powietrzu powłoka jest wypalana w środowisku mokrego wodoru w temperaturze 1450–1600°C, pozostawiając „szklistą” metaliczną powłokę o grubości 300–500 mikrocali (7,6–12,7 mikronów), aby zapewnić wysoką wytrzymałość wiązania między metalizowaną warstwą a ceramiczną podstawą.

Wypalona powłoka jest następnie pokrywana warstwą niklu o grubości 0,001–0,003 cala (25,4–76,2 mikronów). Niklowanie jest spieczone w temperaturze 850–950°C w atmosferze suchego wodoru, pozostawiając wykończoną metaliczną powierzchnię, którą można łatwo lutować za pomocą standardowych metali lutowniczych.
