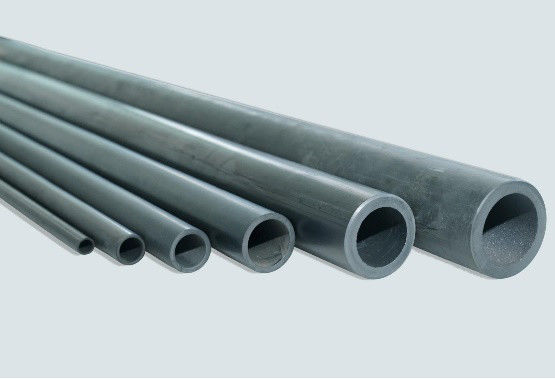

Dostosowane ceramiczne palniki rurowe z węglika krzemu Żebrowane rury promieniujące

Dostosowane ceramiczne palniki rurowe z węglika krzemu Żebrowane rury promieniujące

Funkcja

1. Odporność na zużycie.

2. Odporność na utlenianie.

3. Odporność na korozję.

4. Tolerancja na wysoką temperaturę.

Przepływ ciepła: 110 BTU/in²

Rury promieniujące Si/SiC można stosować we wszystkich procesach obróbki cieplnej w gazowych lub elektrycznych piecach do hartowania lub odpuszczania i dostosowywać je do istniejących palników.Rury mogą być dostarczane z końcami otwartymi, zamkniętymi (system rekuperacji) oraz z odpowiednimi kołnierzami.Gotowe do montażu systemy wymienne z rurami promieniującymi i płomieniowymi o średnicy do 6” z materiału kompozytowego Si/SiC do wyposażenia palników rekuperacyjnych są dostępne od ręki.

Rekuperacyjne promienniki Si/SiC są całkowicie bezobsługowe.

Rury żebrowane + jednolita temperatura = znaczne oszczędności energii

Systemy z otwartymi rurami są stosowane od wielu dziesięcioleci, głównie w piecach do hartowania.Systemy palników rekuperacyjnych są jednak stosunkowo nowe.

Żebrowane rury promieniujące AVION oferują większą powierzchnię, co znacznie poprawia ich wydajność i dystrybucję ciepła.

Ponieważ żeberka mają kształt gwintu, uzyskuje się optymalny rozkład płomienia od końcówki palnika do wylotu rury.

Dalsze zalety promienników Si/SiC to:

• Trwałość i niezawodność w temperaturach do 2450°F
• Znakomita odporność na:
• Szok termiczny
• Przegrzanie
• Utlenianie
• Nawęglanie
• Wydłużenie pełzania
• Atmosfery korozyjne
• Wibracja
• Namagnesowanie
• Pozostałości detergentów

Przepływ ciepła: 125 BTU/in²

WKŁADKI Z WĘGLIKA KRZEMU do rur promieniujących

ZG Industrial.jest dostawcą wkładów promieniujących z węglika krzemu.Opatentowana konstrukcja skręconego „Y” zapewnia nieturbulentny przepływ o wysokiej konwekcji.Następnie wypromieniowane ciepło ze SpyroCor™ zapewnia najwyższą możliwą równomierną wymianę ciepła.

W tradycyjnej rurze promieniującej 45% więcej energii jest uwalniane w nodze palnika niż w nodze wylotowej ze względu na bardzo jasny płomień.W nodze palnika występuje zarówno promieniowanie, jak i konwekcja wymiany ciepła.Gorące gazy w odnodze wydechowej mają emisyjność mniejszą niż 0,05.Zatem konwekcyjne przenoszenie ciepła jest dominujące w odnodze wydechowej.

Aby oszczędzać paliwo, o emisyjności 0,95, są instalowane w ostatnich 2/3 rury wydechowej.Promieniowanie i konwekcja wymiany ciepła są teraz obecne.Odnoga wylotowa i noga palnika są teraz zrównoważone z punktu widzenia wymiany ciepła.Wejście do promiennika rurowego palnika jest zmniejszone o 20%.Energia dostępna dla obciążenia jest utrzymywana.
