Szczegóły Produktu:
|
Materiał: | azotek glinu (AlN) | Cechy: | wysoka przewodność cieplna; doskonałe właściwości izolacji elektrycznej; siła; niski współczynnik ro |
---|---|---|---|
Kolor: | Szary | Gęstość: | 3,3 g/sm3 |
Podkreślić: | Ceramika z azotku aluminium 320 MPa,wafel z azotku aluminium 320 MPa,azotek aluminium o wysokiej przewodności cieplnej |
Azotek Glinu (AlN)
Materiał ceramiczny o bardzo wysokiej przewodności cieplnej
Azotek glinu (AlN), ceramika związana kowalencyjnie, jest syntetyzowana z licznych pierwiastków glinu i azotu.Nie występuje naturalnie.
AlN jest stabilny w atmosferze obojętnej w temperaturach powyżej 2000°C.Wykazuje wysoką przewodność cieplną, ale jest wyjątkowo silnym dielektrykiem.Ta niezwykła kombinacja właściwości sprawia, że AlN jest krytycznym, zaawansowanym materiałem do wielu przyszłych zastosowań w optyce, oświetleniu, elektronice i energii odnawialnej.

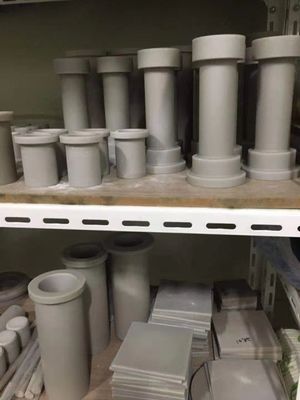

Oprócz produkcji proszków jesteśmy również w stanie wyprodukować i dostarczyć wyroby spiekane AlN.Aby sprostać rosnącemu zapotrzebowaniu na zarządzanie termiczne, opracowujemy metalizowane miedzią taśmy z azotku aluminium, złożone struktury 3D w kształcie siatki i kompozyty.Opracowywane są zaawansowane produkty, takie jak reaktory mikrokanałowe AlN i podłoża AlN z nowatorskimi osadzonymi strukturami metalicznymi.
Specyfikacja:
Nieruchomości |
Gatunek materiału |
AlN |
|
Gęstość, g/sm3 |
3,3 |
Twardość Vickersa, GPa |
11 |
Wytrzymałość na zginanie, MPa |
320 |
Moduł Younga , GPa |
320 |
Przewodność cieplna, W/(m·K) |
180 |
Współczynnik rozszerzalności wkładki termicznej, 10-6/ºК |
4,7-5,6 |
Wytrzymałość elektryczna, kV/mm |
16 |
Rezystywność objętościowa, Ohm·m |
>1012 |
Pojemność dielektryczna |
8,9 |
Główne właściwości:
wysoka przewodność cieplna;
doskonałe właściwości elektroizolacyjne;
siła;
niski współczynnik rozszerzalności cieplnej;
dobra zdolność metalizacji.

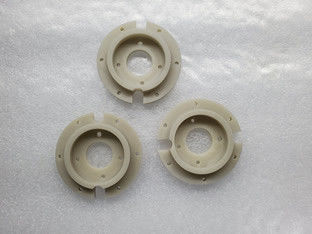

Główne zastosowania:

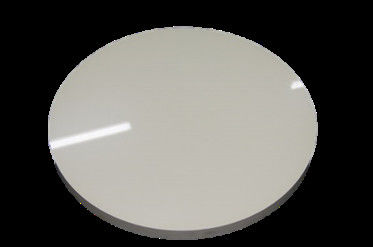

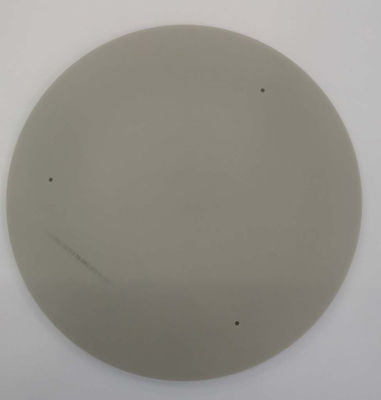

półfabrykaty do płytek ceramicznych z obwodami drukowanymi;
podłoża do metalizacji w technologii grubowarstwowej i cienkowarstwowej;
podłoża polerowane do metalizacji w technologii cienkowarstwowej;
podłoża do diod LED;
podłoża do diod laserowych;
precyzyjne podłoża do mikrofalowych GIS i mikroukładów o wysokiej gęstości otworów i wgłębień dla kryształów;
wiele kart dla zestawów rezystorów, reostatów, czujników poziomu paliwa, ciśnienia itp.;
nośniki schematów substancji trujących, promieniowania jonizującego, czujników pola magnetycznego itp.;
płytki do jonizatorów i ozonatorów powietrza;
podkładki izolacyjne do odprowadzania ciepła z elementów elektronicznych do chłodnicy;
osłony na elementy przetworników piezoelektrycznych;
podstawy i uchwyty płaskich elementów grzejnych, kryształy urządzeń półprzewodnikowych dużej mocy;
płytki do modułów termoelektrycznych (elementy Peltiera);
ekrany do generatorów plazmy o częstotliwości radiowej;
tygle.
