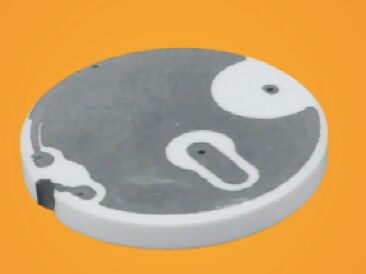

Niestandardowe metalizowane części ceramiczne z tlenku glinu do zastosowań wysokiej próżni, wysokiego napięcia i wysokiego ciśnienia

ZG dostarcza niestandardowe metalizowane ceramiki z tlenku glinu, przeznaczone do zastosowań w wysokiej próżni, wysokim napięciu i wysokim ciśnieniu. Te metalizowane ceramiki są niezbędnymi komponentami dla lamp energetycznych, przerywaczy próżniowych, okien RF, metalizowanych pierścieni oraz różnych izolatorów i czujników.

Tlenek glinu jest jednym z najczęściej używanych materiałów ceramicznych inżynieryjnych, zapewniającym wyjątkową twardość, odporność na zużycie i doskonałe właściwości izolacji elektrycznej. Nasze ceramiki z tlenku glinu o wysokiej czystości (94-96% Al₂O₃) służą jako materiał bazowy, a na życzenie dostępne są alternatywne materiały ceramiczne.

Nasze standardowe metalizowane ceramiki z tlenku glinu wykorzystują farby na bazie molibdenu, a następnie niklowanie. Specjalna powłoka zawierająca cząstki molibdenu i manganu zmieszane ze składnikami szklanymi i lotnymi nośnikami jest nakładana na powierzchnię ceramiczną metodą ręcznego malowania, natryskiwania lub metodami zautomatyzowanymi.

Po wyschnięciu na powietrzu, powłoka jest wypalana w środowisku mokrego wodoru w temperaturze 1450°–1600°C, co skutkuje „szklistą” powłoką metaliczną o grubości 300-500 mikrocali (7,6-12,7 mikronów). Proces ten zapewnia wyjątkową wytrzymałość wiązania między metalizowaną warstwą a ceramiczną bazą.

Wypalona powłoka jest następnie pokrywana warstwą niklu o grubości 0,001-0,003 cala (25,4-76,2 mikronów). Niklowanie przechodzi proces spiekania w temperaturze 850-950°C w atmosferze suchego wodoru, tworząc gotową powierzchnię metaliczną gotową do lutowania twardego ze standardowymi metalami lutowniczymi.
