Uszczelnienia ceramiczno-metalowe

Uszczelnienia ceramiczno-metalowe

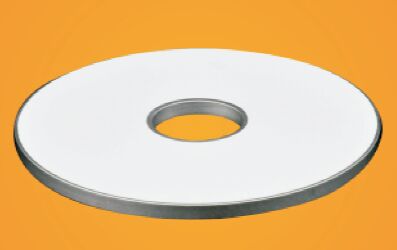

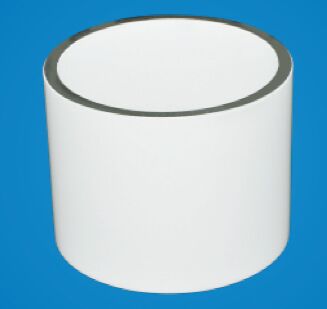

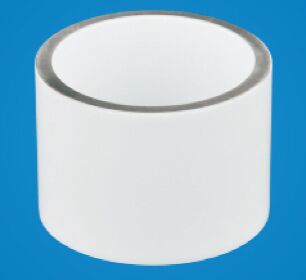

ZG dostarcza niestandardowe metalizowane ceramiki aluminiowe. Te metalizowane ceramiki są idealne do zastosowań w wysokiej próżni, wysokim napięciu i wysokim ciśnieniu.

Dostarczamy metalizowaną ceramikę do lamp energetycznych, przerywaczy próżniowych, okien RF, metalizowanych pierścieni i komponentów do izolatorów i czujników.

Tlenek glinu jest jednym z najczęściej używanych ceramicznych materiałów inżynieryjnych, oferującym wysoką twardość i odporność na zużycie oraz doskonałe właściwości izolacji elektrycznej. Ceramika ZG o wysokiej czystości tlenku glinu 94-96% (Al2O3) jest używana jako ceramiczny materiał bazowy. Na życzenie można użyć innych ceramicznych materiałów bazowych.

Typowe metalizowane ceramiki aluminiowe składają się z farb na bazie molibdenu, a następnie niklowania. Powłoka z cząstek molibdenu i manganu zmieszanych z dodatkami szklanymi i lotnymi nośnikami jest nakładana na ceramiczną powierzchnię przeznaczoną do lutowania twardego. Nakładanie powłoki może odbywać się ręcznie, natryskowo lub robotycznie. Po wyschnięciu na powietrzu powłoka jest wypalana w wilgotnym środowisku wodorowym w temperaturze 1450°–1600°C, pozostawiając „szklistą” metaliczną powłokę o grubości 300–500 mikrocali (7,6–12,7 mikronów), aby zapewnić wysoką wytrzymałość wiązania między metalizowaną warstwą a ceramiczną bazą.

Wypalona powłoka jest następnie pokrywana warstwą niklu o grubości 0,001–0,003 cala (25,4–76,2 mikronów). Niklowanie jest spiekanie w temperaturze 850–950°C w atmosferze suchego wodoru, pozostawiając wykończoną metaliczną powierzchnię, którą można łatwo lutować twardo za pomocą standardowych metali lutowniczych.

Zalety ceramiki

• Niska strata dielektryczna - stała dielektryczna.
• Wysoka przewodność cieplna
• Współczynnik rozszerzalności cieplnej - współczynniki rozszerzalności cieplnej ceramiki i metali są zbliżone
• Wysoka wytrzymałość wiązania - wysoka wytrzymałość wiązania między warstwą metalu a ceramiką
• Wysoka temperatura pracy - ceramika może wytrzymać cykle wysokich i niskich temperatur z dużymi wahaniami, a nawet może normalnie pracować w wysokich temperaturach 500-600 stopni.
• Wysoka izolacja elektryczna - sam materiał ceramiczny jest materiałem izolacyjnym i może wytrzymać wysokie napięcie przebicia.

Specyfikacje techniczne
