500Um do 625Um GaAs Epi Wafel klasy mechanicznej na bazie polerowanej

500Um do 625Um GaAs Epi Wafel klasy mechanicznej na bazie polerowanej
500Um do 625Um GaAs Epi Wafel klasy mechanicznej na bazie polerowanej 500Um do 625Um GaAs Epi Wafel klasy mechanicznej na bazie polerowanej 500Um do 625Um GaAs Epi Wafel klasy mechanicznej na bazie polerowanej 500Um do 625Um GaAs Epi Wafel klasy mechanicznej na bazie polerowanej

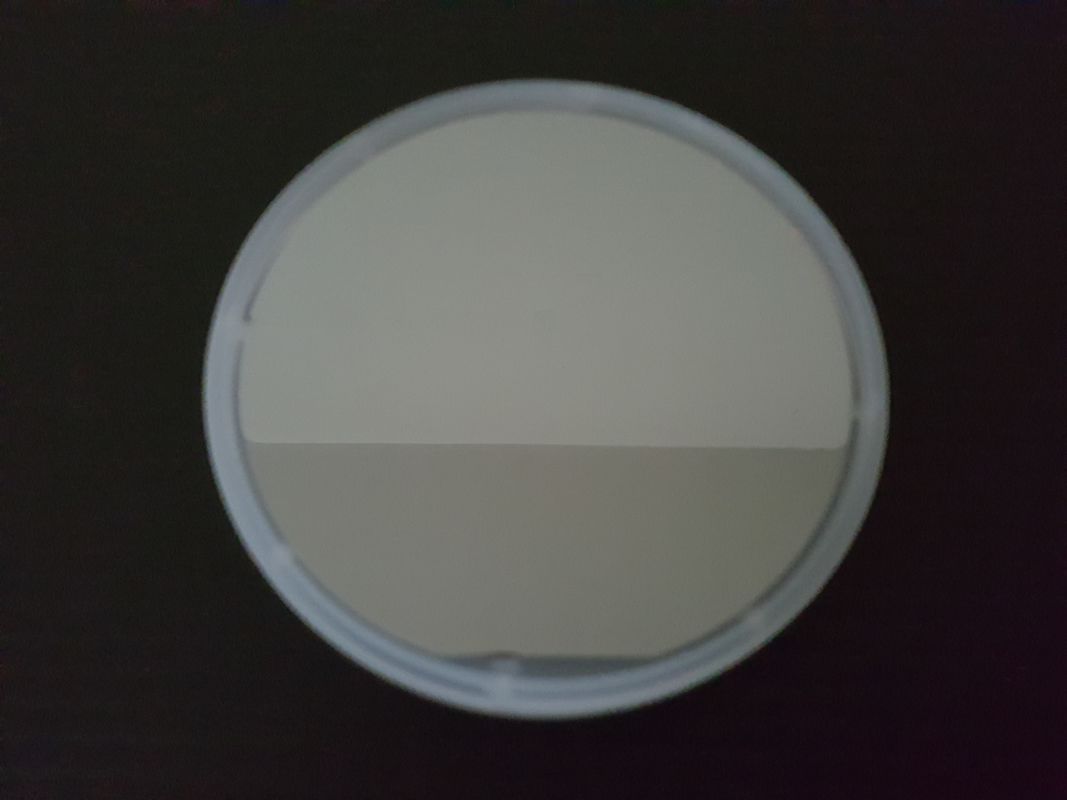

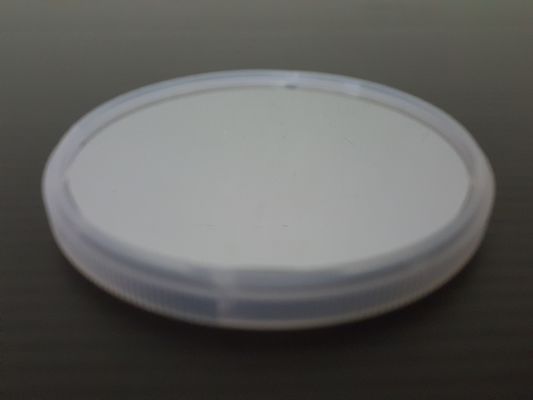

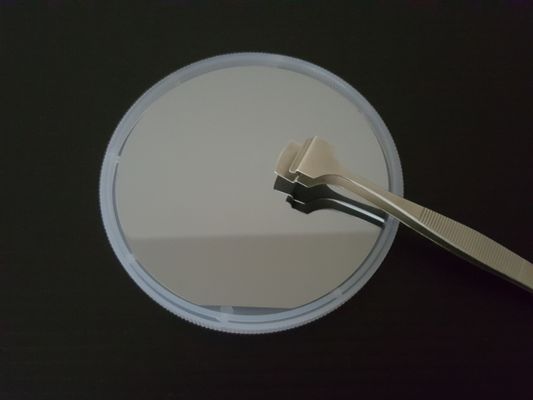

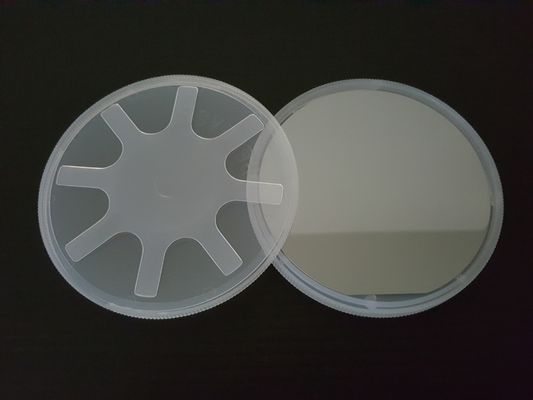

Duży Obraz :  500Um do 625Um GaAs Epi Wafel klasy mechanicznej na bazie polerowanej

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZG
Orzecznictwo: CE
Numer modelu: Stwardnienie rozsiane
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD10/piece
Szczegóły pakowania: Mocne drewniane pudełko do wysyłki na cały świat
Czas dostawy: 3 dni robocze
Zasady płatności: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 10000 sztuk miesięcznie

500Um do 625Um GaAs Epi Wafel klasy mechanicznej na bazie polerowanej

Opis
Podanie: mikroelektronika, optoelektronika i mikrofala RF Średnica: Wafel GaAs Ø 3" / Ø 4"
Grubość: 500 μm ~ 625 μm Stopień: Klasa polerowana Epi/klasa mechaniczna
Podkreślić:

Wafel Epi na bazie GaAs

,

wafel Epi 625Um

,

epiwafer polerowany





Wafel Epi na bazie GaAs



Zapewniamy epitaksjalny wzrost MBE / MOCVD niestandardowej struktury na podłożu GaAs dla mikroelektroniki , optoelektroniki i zastosowań mikrofalowych RF , w średnicach od Ø 3 " do Ø 4 " . Dzięki naszemu bogatemu doświadczeniu MOCVD możemy wyhodować stop binarny ( LT-GaAs , AlAs ) lub stopu trójskładnikowego (AlGaAs, InGaAs,GaAsP, InGaP) na podłożu GaAs, jednowarstwowych lub wielowarstwowych strukturach supersieci o najwyższej jakości krystalicznej, aby spełnić różnorodne potrzeby urządzeń. Nasi wysoko wykwalifikowani eksperci mogą współpracować z Tobą, aby zaprojektować i zoptymalizować GaAs Struktura warstwy epi Skontaktuj się z nami, aby uzyskać więcej informacji o produkcie lub omówić strukturę warstwy epi.

Zdolność wafelka Epi na bazie GaAs

Nasze reaktory są skonfigurowane do różnych systemów materiałowych i warunków procesowych.Możemy zapewnić niestandardową epitaksję dla różnych zastosowań urządzeń, od diod LED po HEMT.


Zdolność materiałowa Podłoże Rozmiar wafla
GaAs/GaAs Wafel GaAs Do 4 cali
LT-GaAs/GaAs Wafel GaAs Do 4 cali
AlAs/GaAs Wafel GaAs Do 4 cali
InAs/GaAs Wafel GaAs Do 4 cali
AlGaAs/GaAs Wafel GaAs Do 4 cali
InGaAs/GaAs Wafel GaAs Do 4 cali
InGaP/GaAs Wafel GaAs Do 4 cali
GaAsP/GaAs Wafel GaAs Do 4 cali



Aplikacje optoelektroniczne:

Fotodetektory, VCSEL, diody laserowe, diody LED, SOA, falowody.

Aplikacje elektroniczne:

FET, HBT, HEMT, diody, urządzenia mikrofalowe.





Struktura warstwy epi ( HEMT / HBT )


Wzrost MOCVD
Źródło domieszki typ P / Be , typ N / Si
Warstwa czapki Warstwa i-GaAs
Warstwa aktywna Warstwa n-AlGaAs
Warstwa kosmiczna Warstwa i-AlGaAs
Warstwa bufora Warstwa i-GaAs
Podłoże Wafel GaAs Ø 3" / Ø 4"
