Szczegóły Produktu:
|
| Podanie: | czerwona , żółta i zielona dioda LED ( diody elektroluminescencyjne ) | Średnica: | 2" / 3" |
|---|---|---|---|
| Grubość: | 500 μm ~ 625 μm | Stopień: | Klasa polerowana Epi/klasa mechaniczna |
| Podkreślić: | Techniczne części ceramiczne InP wafel,wafel InP klasy mechanicznej,wafel InP Fosforek indu |
||

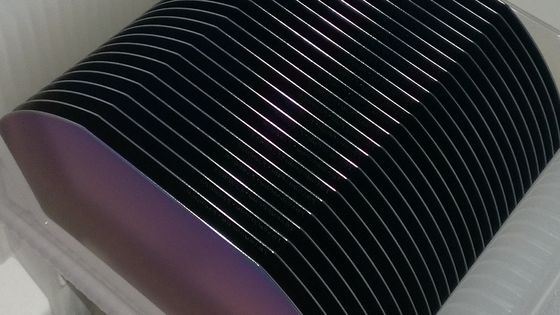

Wafel InP (fosforek indu)
Dostarczamy wysokiej jakości monokryształowy wafel InP (fosforek indu) dla przemysłu mikroelektronicznego (HBT/HEMT) i optoelektronicznego (LED/DWDM/PIN/VCSELs) o średnicy do 3 cali.Kryształ fosforku indu (InP) tworzą dwa pierwiastki, ind i fosforek, hodowane metodą Liquid Encapsulated Czochralskiego (LEC) lub metodą VGF.Wafel InP jest ważnym materiałem półprzewodnikowym, który ma doskonałe właściwości elektryczne i termiczne, w porównaniu z płytką krzemową i płytką GaAs, płytka InP ma wyższą ruchliwość elektronów, wyższą częstotliwość, niskie zużycie energii, wyższą przewodność cieplną i niski poziom hałasu.Możemy dostarczyć wafel InP klasy epi gotowej do zastosowania epitaksjalnego MOCVD i MBE. Skontaktuj się z nami, aby uzyskać więcej informacji o produkcie.
Wafel złożony III-V
Oferujemy szeroką gamę złożonych wafli, w tym wafel GaAs, wafel GaP, wafel GaSb, wafel InAs i wafel InP.
Specyfikacja elektryczna i dopingowa
Specyfikacja produktu
| Wzrost | LEC / VGF |
|---|---|
| Średnica | Ø 2" / 3" / 4" |
| Grubość | 350 μm ~ 625 μm |
| Orientacja | <100> / <111> / <110> lub inne |
| poza orientacją | Wyłączony 2° do 10° |
| Powierzchnia | Jedna strona polerowana lub dwie strony polerowane |
| Płaskie opcje | EJ lub SEMI.Stand. |
| TTV | <= 10 um |
| Łuk / Osnowa | <= 20 um |
| Stopień | Klasa polerowana Epi/klasa mechaniczna |

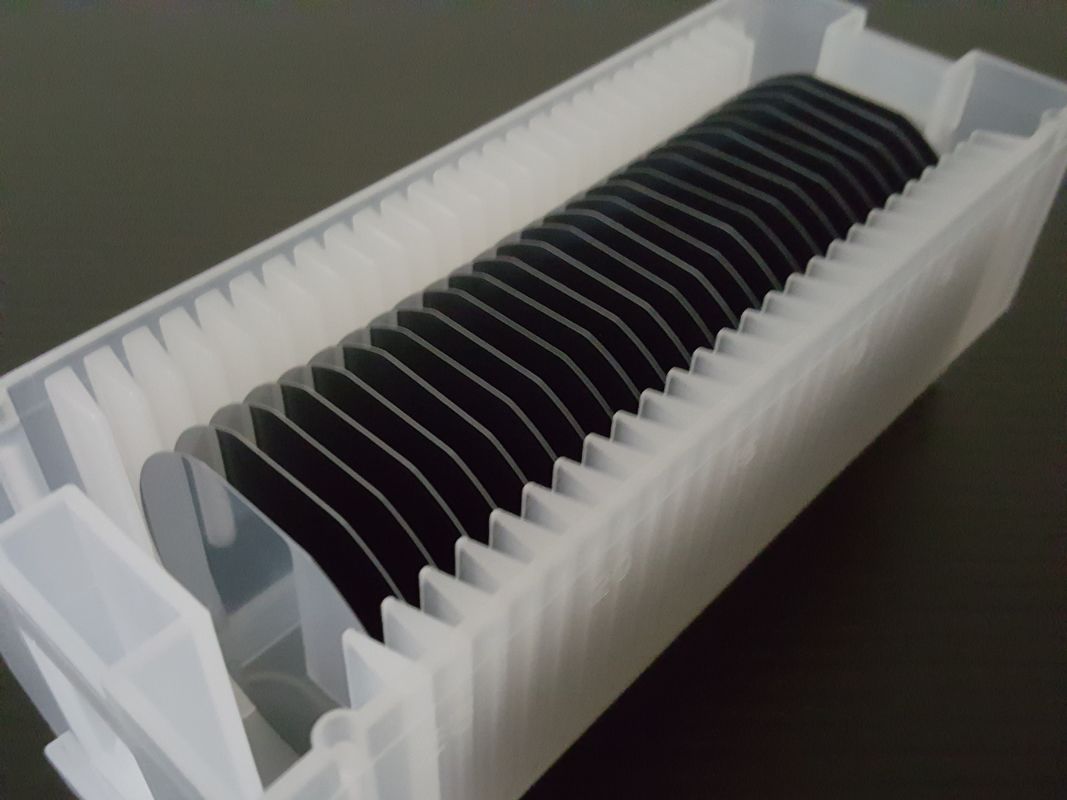

| Pakiet | Pojedynczy pojemnik na wafle |
