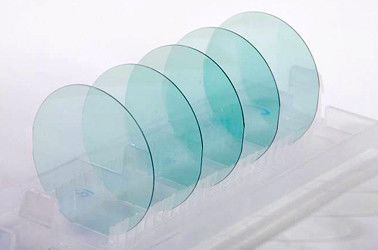

Urządzenie optoelektroniczne Wafer SiC do diod emitujących światło

Urządzenie optoelektroniczne Wafer SiC do diod emitujących światło
Urządzenie optoelektroniczne Wafer SiC do diod emitujących światło

Duży Obraz :  Urządzenie optoelektroniczne Wafer SiC do diod emitujących światło

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZG
Orzecznictwo: CE
Numer modelu: Stwardnienie rozsiane
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD10/piece
Szczegóły pakowania: Mocne drewniane pudełko do wysyłki na cały świat
Czas dostawy: 3 dni robocze
Zasady płatności: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 10000 sztuk miesięcznie

Urządzenie optoelektroniczne Wafer SiC do diod emitujących światło

Opis
Podanie: Urządzenie o dużej mocy Urządzenie optoelektroniczne Urządzenie do epitaksji GaN Dioda elektrolumine Średnica: Ø 1" / 2" / 3" / 4"/ 6"
Grubość: 330 μm ~ 350 μm Stopień: Klasa produkcyjna / klasa badawcza
Podkreślić:

Urządzenie optoelektroniczne SiC Wafer

,

Wafer SiC do diod emitujących światło





Wafel SIC



Semiconductor Wafer, Inc. (SWI) dostarcza wysokiej jakości monokrystaliczne wafle SiC (Silicon Carbide) dla przemysłu elektronicznego i optoelektronicznego.Wafel SiC jest materiałem półprzewodnikowym nowej generacji o wyjątkowych właściwościach elektrycznych i doskonałych właściwościach termicznych , w porównaniu z płytką krzemową i płytką GaAs , wafel SiC jest bardziej odpowiedni do zastosowań w urządzeniach wysokotemperaturowych io dużej mocy .Wafel SiC może być dostarczany o średnicy 2 cali, zarówno 4H, jak i 6H SiC, typu N, domieszkowanym azotem i dostępny w wersji półizolacyjnej.Skontaktuj się z nami, aby uzyskać więcej informacji o produkcie.



Aplikacja wafla SiC



Urządzenie wysokiej częstotliwości Urządzenie wysokotemperaturowe
Urządzenie o dużej mocy Urządzenie optoelektroniczne
Urządzenie do epitaksji GaN Dioda LED



Właściwości płytek SiC


Polityp 6H-SiC 4H-SiC
Sekwencja układania kryształów ABCABC ABCB
Parametr sieci a=3,073A , c=15,117A a=3,076A, c=10,053A
Przerwa pasmowa 3,02 eV 3,27 eV
Stała dielektryczna 9,66 9,6
Indeks załamania n0 =2,707 , ne =2,755 n0 =2,719 ne =2,777

Specyfikacja produktu


Polityp 4H / 6H
Średnica Ø 2" / 3" / 4"
Grubość 330 μm ~ 350 μm
Orientacja Na osi <0001> / Poza osią <0001> wył. 4°
Przewodność N - typ / półizolujący
Domieszka N2 (azot)/V (wanad)
Rezystywność (4H-N) 0,015 ~ 0,03 oma-cm
Rezystywność (6H-N) 0,02 ~ 0,1 om-cm
Rezystywność (SI) > 1E5 om-cm
Powierzchnia polerowane CMP
TTV <= 15 um
Łuk / Osnowa <= 25 um
Stopień Klasa produkcyjna / klasa badawcza
